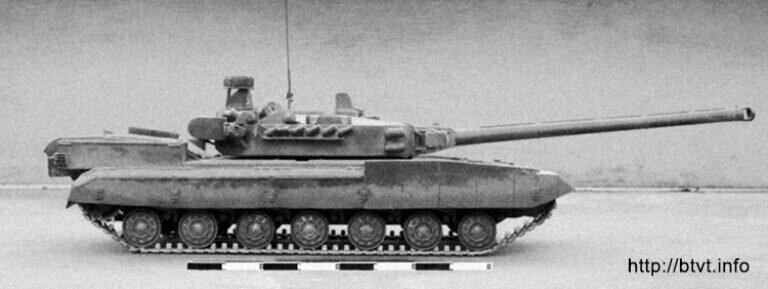

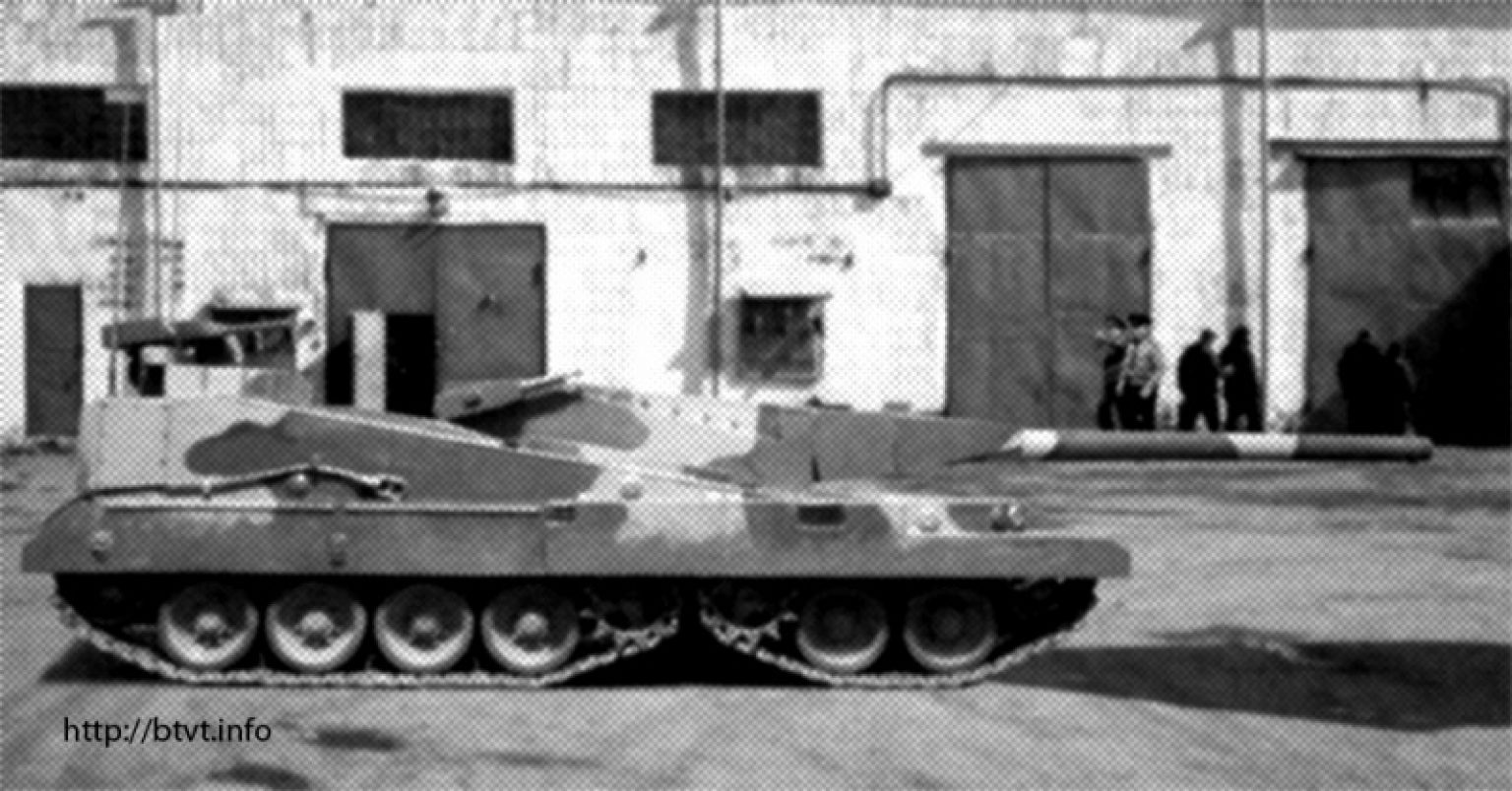

Заключительный вариант ходового макета танка «Объект 490Б»

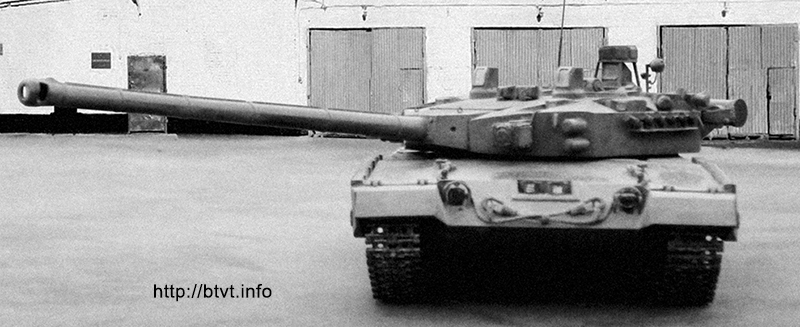

Ходовой макет танка «Объект 490А»
Данные проектные иливероятные. В откытой информации достоверных данных не найдено.
| Модификация | об.490 (490Б) | об.490А |
| Годы (разработка-испытания /принятие на вооружение(пнв) | 1979-91/- | 1982-84(?)/- |
| Длина(с пушкой) х ширина х высота (мм.) | приблизительно: 9790х3700х2200 | приблизительно 6780 (10300)х3600х2300 |
| Боевая масса (тн.) | проектная 55 | 55 (проектная) |
| Двигатель (мощность л.с.) | 2х4ТД (1000) | 6ТД-3(1500 ) |
| Экипаж (чел.) | 2 | 3 |
| Пушка (индекс, калибр) | 2А73(152) | 2А66. (125) планировлось 1А73 (152) |
| Пулемет (индекс, калибр) | два двуствольных 7,62 мм пулемёта ТКБ-666 (с каждой стороны кормовой части башни) и 30-мм автоматический гранатомёт на задней башне. | спаренный 7,62-мм пулемёт ПКТ и дистанционный пулемёт НСВТ-12,7. ( не устанавливался) |
| Боекомплект(выстрелов/ патронов) | унитарные, 32 в АЗ/ 2х1500(7,62)+200 (30) | унитарные 32 /1500 (7,62)/ 500 (12,7) |
|
Бронирование: башня (лоб-борт), корпус (лоб-борт) (мм./град.) |
Лобовая часть корпуса: комбинированная защита — 100-мм стальная плита под углом 68°+500-мм композитная. Борта корпуса: 180-мм композитная . Крыша корпуса: 300-мм . Лобовая часть башни: 780-мм композитная под 30°. Борта башни: 300-мм . Броневые юбки с боков: 85-мм. |
Лобовая часть корпуса: комбинированная защита-50-мм стальная плита под углом 68°+750-мм композитная. Борта корпуса: 220-мм . Крыша корпуса: 300-мм . Лобовая часть башни:50 мм стальная плита+750-мм композитная под 30°. Борта башни: 500-мм . Крыша башни:400-мм. |
| Разработка (гл.конструктор) | ХКБМ (Шомин Н. А., Морозов Е.А.) | ХКБМ (Шомин Н. А., Морозов Е.А.) |
| Производители | ХЗТМ | ХЗТМ |
| Выпуск (шт.) |
ходовой макет |
несколько(?)ходовых макетов |
| Примечания: |
В начале 1980-х гг. в ХКБМ им А.А Морозова велись НИР по созданию советского перспективного основного боевого танка с пушкой калибра 125 мм повышенного могущества. В ХКБМ рассматривалось и оценивалось несколько вариантов перспективного танка. Был создан аванпроект танка «Объект 490» (Конструктор Е.А. Морозов- сын А.А Морозова) с экипажем из двух человек. Компоновка была принципиально нетрадиционная: от носа к корме располагались топливный отсек, моторно-трансмиссионное отделение, отсек основного вооружения, отсек автомата заряжания и отсек экипажа в корме. Танк должен был иметь четырехгусеничную ходовую часть с гидропневматической подвеской, два двигателя. Вооружение-125 мм пушка 2А66 повышенной мощности (предлагалась и 130-мм) на лафетной установке. Дополнительное вооружение состояло из двух двуствольных 7,62-мм курсовых пулемёта ТКБ-666 с независимым наведением по вертикали. Пулемёты располагались по обе стороны кормовой части блока вооружения. Углы возвышения достигали +45°, что позволяло использовать их для уничтожения целей в горной или холмистой местности или на верхних этажах зданий. На задней башне, которая располагалась над капсулой экипажа танка устанавливался 30-мм автоматический гранатомет. Углы ГН 360°,ВН -10° ... +45°. В 1984г. проект был переработан под установку 152 мм пушки. (Об.490Б?") Был изготовлен ходовой макет.
Так же с 1982г.разрабатывался более традиционный вариант танка с экипажем из трёх человек, получивший индекс "объект 490А" (НИР «Бунтарь»). В ходе НИР «Бунтарь» был разработан, изготовлен (1983г.) и испытан (1984г.) макетный образец танка «Объект 490А».
Основное вооружение - 125-мм танковая пушка 2А66М повышенной баллистики лафетной установки. . Крыша имеет комбинированную броню, люки тоже. Башня низкопрофильная обитаемая, пушка вынесенная из башни. Механик-водитель находился в отделении управления в передней части корпуса, слева (справа располагался бак), командир и наводчик - во вращающемся боевом отделении. Командир и наводчик-оператор располагались в низкопрофильной башне ниже уровня крыши башни слева от пушки, друг за другом, командир выше наводчика. Их посадка и покидание танка осуществлялись через один люк в башне. Выстрелы к пушке располагались в боевом отделении горизонтально справа от пушки. Шасси танка семикатковое, по типу Т-64. Проект был закрыт в 1991 году после распада Советского Союза и смерти главного конструктора Евгения Морозова.
|
